Направляющий ролик

Применение
Направляющий ролик - это часто используемая деталь намоточных станков и текстильного оборудования. Он предназначен для изменения направления намотки эмалированной проволоки, шелковой нити и других типов проволоки.
Мы предлагаем клиентам три типа изделий на выбор: керамические, металлические и комбинированные направляющие ролики

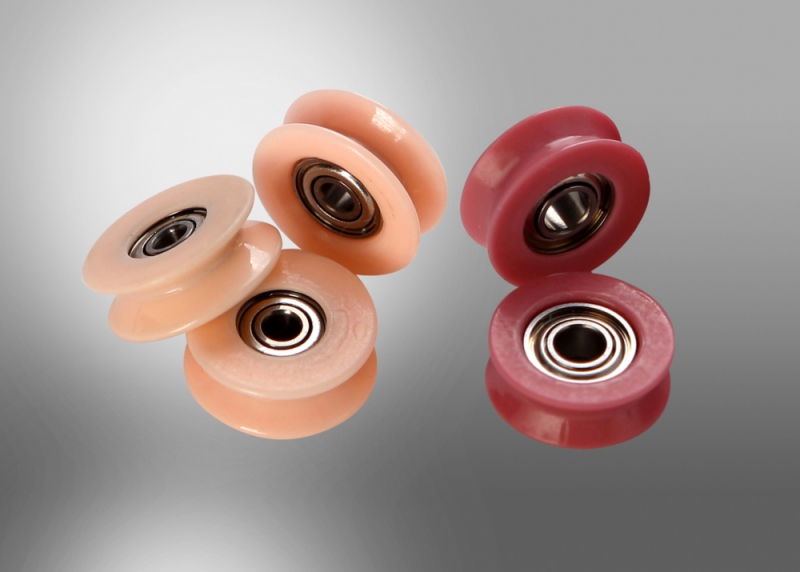

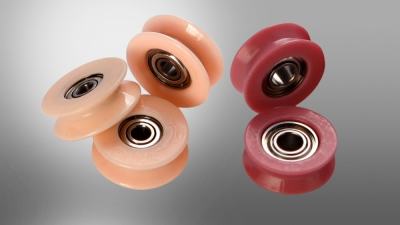

Керамический направляющий ролик
Канавка направляющего ролика изготовлена из алюмооксидной керамики (AL2O3), степень чистоты которой составляет 99%, твердость - HRC88°, а плотность - 3.85г/см2. Поверхность обработана посредством тонкой шлифовки, коэффициент шероховатости - менее Ra 0.2.
В середине канавки находится прецизионныей подшипник, обеспечивающий стабильность намотки и долгий срок службы.

Спецификации A B C
11-2-4 2 11 4
11-3-4 3 11 4
15-3-4 3 15 4

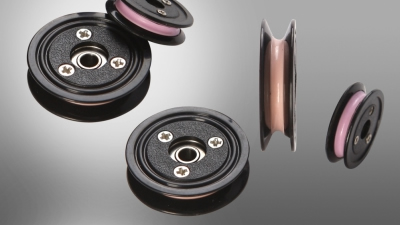

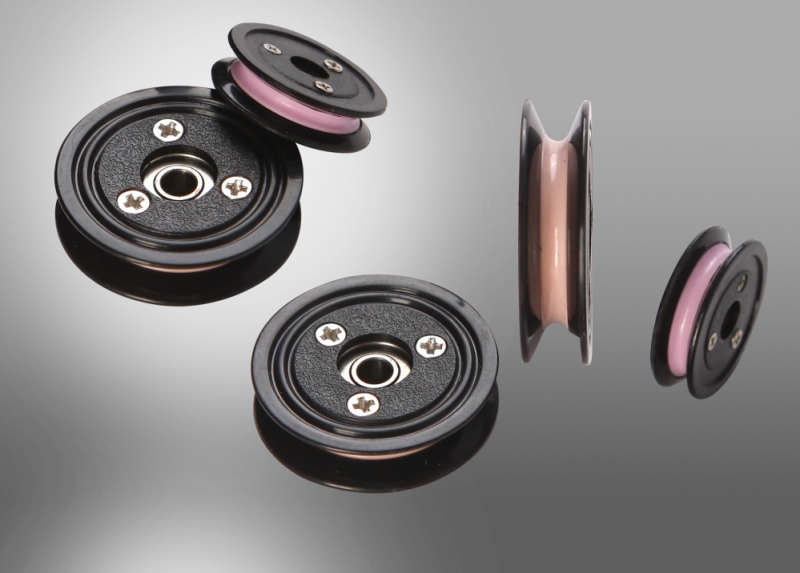

Комбинированный направляющий ролик
Канавка и подшипник в середине комбинированного направляющего ролика такие же как в керамическом направляющем ролике, однако комбинированный ролик также оснащен планками из POM-пластика с обеих сторон для предотвращения выскакивания проволоки из канавки в процессе намотки.

Спецификации D1 D2 D L1 L2 R Вес(г)
QH001-B03 20 15 3 6 3 1 2.4
QH002-B03 29 20 3 6.5 4 1 7
QH002-B04 29 20 4 6.5 4 1 7
QH002-B05 29 20 5 6.5 4 1 7
QH005-C04 45 30 4 10 6 2 18
QH005-B05 45 30 5 10 6 2 20
QH005-B06 45 30 6 10 6 2 20
QH005-B07 45 30 7 10 6 2 20
QH005-B08 45 30 8 10 6 2 20
QH1006-C08 60 40 8 13 6 2 40
QH1008-B10 80 50 10 15 9 3 95

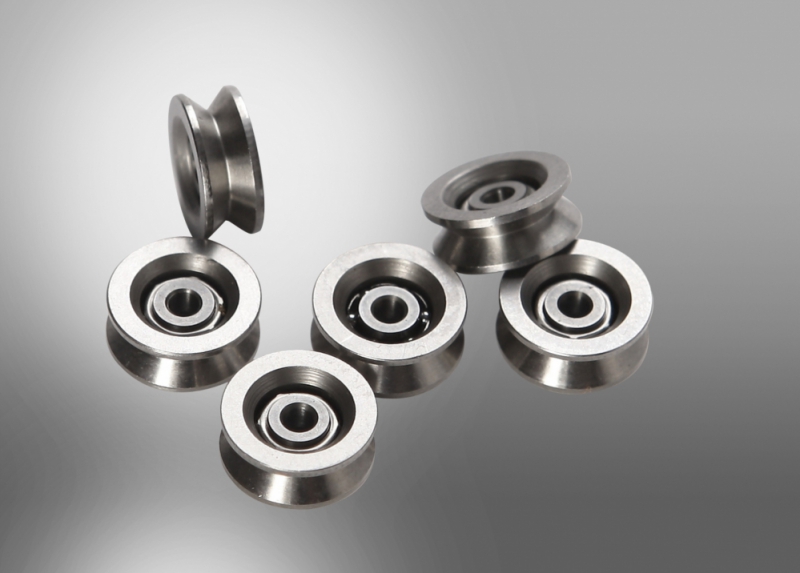

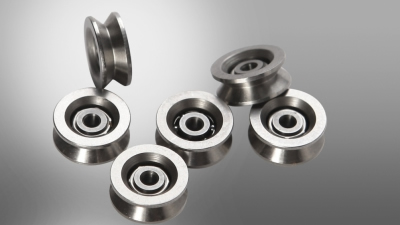

Металлический направляющий ролик
Основная конструкция и подшипник в середине металлического направляющего ролика такие же как и у керамического, однако канавка выполнена из термически обработанной нержавеющей стали, прошедшей процедуру тонкой шлифовки для обеспечения гладкости поверхности и предотвращения повреждения проволоки в процессе намотки.

Спецификации A B C
10-2-4 2 10 4
13-4-6 4 13 6
