Инструмент для снятия изоляции

Направляющий стержень из нержавеющей стали с рубиновым наконечником
Направляющий стержень из нержавеющей стали с рубиновым наконечником

Описание

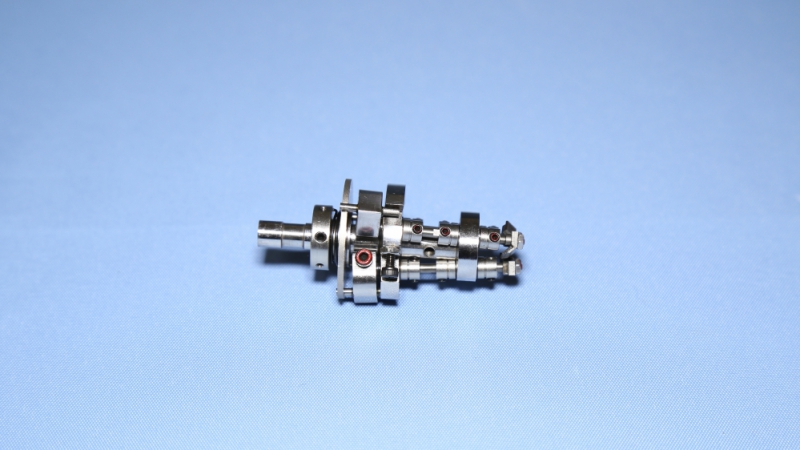

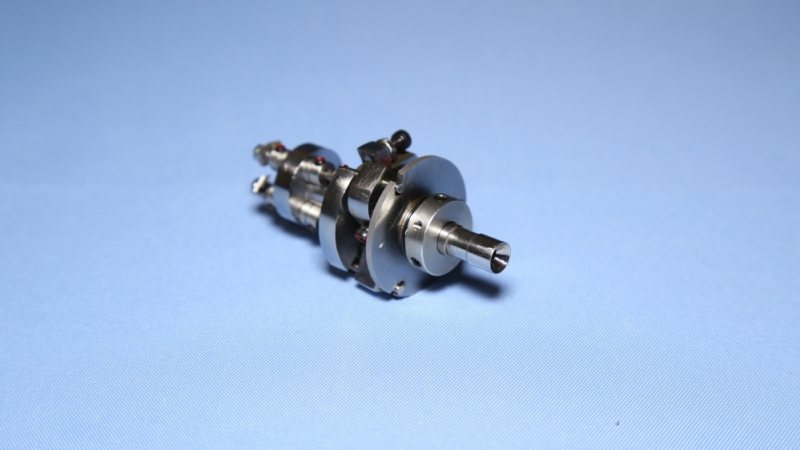

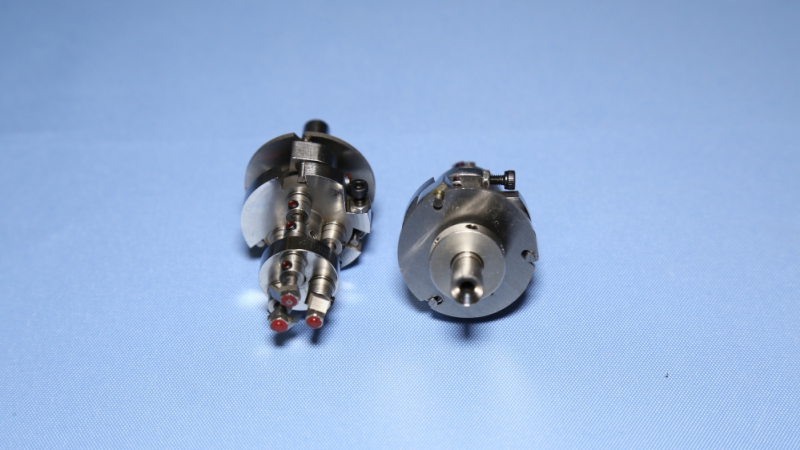

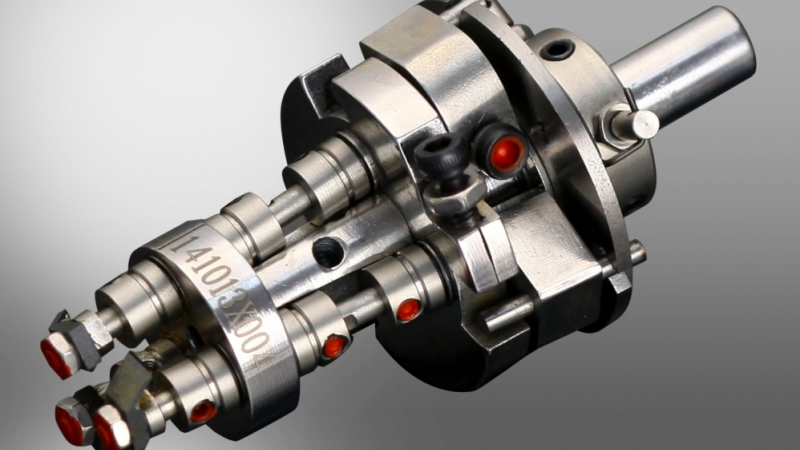

Инструмент для снятия изоляции состоит из корпуса и трех частей с алмазными лезвиями. Данная продукция специально разработана для индустрии производства катушек и электроприборов, инструмент для снятия изоляции может быть установлен в автоматический намоточный станок для осуществления программируемого процесса снятия изоляционного слоя. Толщина снимаемого слоя регулируется, что обеспечивает высокую степень гладкости обработанной медной проволоки.

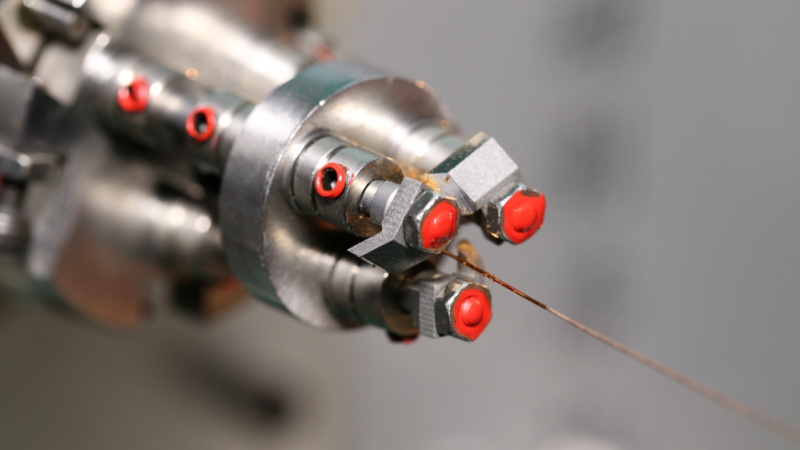

Результат снятия изоляционного слоя

В отличие от химического и лазерного методов снятия изоляции данный инструмент, осуществляющий механическое снятие изоляции , позволяет избежать химического и светового загрязнения, а также обеспечивает высокую скорость и безопасность выполнения процесса.

Способ применения
В процессе использования операторы выполняют предварительное регулирование установочного винта в соответствии с размером провода и коэффициентом снятия изоляции. Двигатель, подходящий к инструменту для снятия изоляции работает при определенной скорости вращения, с помощью центробежной силы производится снятие лакокрасочного слоя без повреждения медной проволоки.

Инструмент для снятия изоляции с проводов устанавливается непосредственной в полностью автоматическое оборудование, рабочий процесс выполняется при помощи автоматического программного обеспечения, что повышает эффективность.

Характеристики продукции

(1) Высокая твердость лезвий: когда лезвия включают в себя алмаз, инструмент для снятия изоляции осуществляет более тщательную обработку провода, удаляя покрытие любой твердости.
(2) Такие части корпуса инструмента как монтажное отверстие, монтажный разрез и т.д. обрабатываются посредством WEDM-LS. Точность достигает класса U.
(3) Все 13 подшипников корпуса инструмента приобретаются на заказ у компании NMB, таким образом обеспечивается гибкость вращения и длительный срок службы.
(4) Установочный винт на корпусе инструмента может использоваться для осуществления контроля коэффициента эмалированного провода. Он характеризуется точностью позиционирования и удобством регулировки.

Модели на выбор:

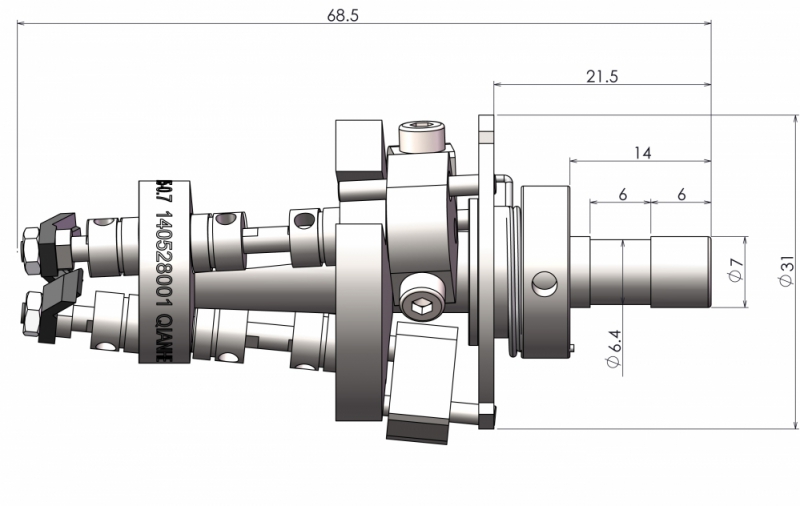

Спецификации Диаметр проволоки (мм) Установочный размер Габариты (внешний диаметр × общая длина)
PPKSS 0.15-0.7 Ф7*13.0 Ф31(max)×65
PPKS 0.7-1.2 Ф7*13.0 Ф31(max)×65
PPKM 1.2-1.8 Ф7*13.0 Ф31(max)×65
PPKL 1.8-2.8 Ф7*13.0 Ф31(max)×65

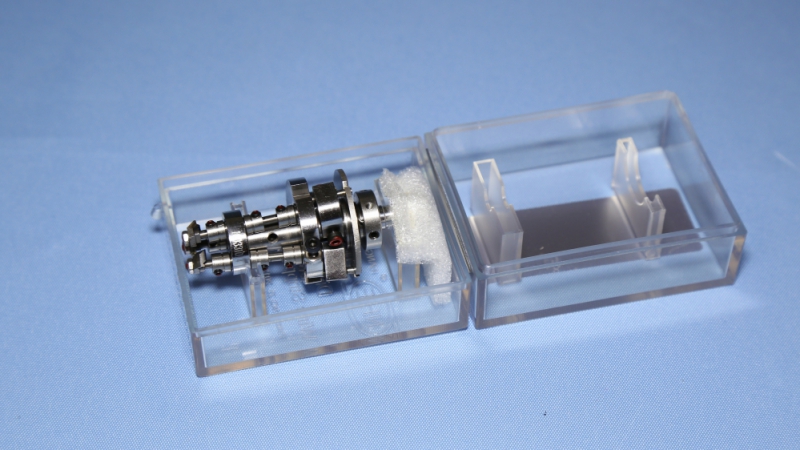

Упаковка

Примечание
1. Алмазные лезвия отличаются высокой степенью твердости, но в то же время они довольно хрупкие, поэтому требуют осторожного обращения и защиты.
2. Скручивание и другие операции над винтом с красной пометкой запрещены.
3. Лезвия являются расходной частью, на них не распространяется гарантия.
